RES İnternet Erişimi
GSM Üzerinden RS232
VDSL Router Uygulaması

Rüzgar enerji santrallerinde internet erişimi PDF

Coğrafi koşullar sebebi ile fiber optik kablo yada diğer altyapıların zor olduğu durumlarda Türk telekomun Radyolinki üzerinden internet taşınması. G.SHDSL, ADSL , TDM gibi Erişim Şebekeleri üzerinden internet / ethernet / Telefon erişimi

GSM GPRS şebekesi üzerinden seri data aktarımı.

VDSL Servis sağlayıcıya DSLAM üzerinden data, IPTV video VOD ve telefon.


Kablosuz LAN Uygulaması
VDSL üzerinden LAN to LAN
E3 to 21 E1 Mux/Demux

Access pointlerin planlanması, sinyal seviyelerinin tespiti vs. Kablosuz (Wireless) Lokal network uygulama örneğini için tıklayın

2 nokta arasında bakır telefon telleri üzerinden yüksek hızda veri aktarımı uygulaması. VDSL cihazı CO ve CPE olarak ayarlanabilir. Bu sayede farklı 2 network arasında bağlantı kurulur. VDSL üzerinden RJ11 POTS PSTN telefonda taşınabilir.

34 Mb/sn E3 işaretini 21 adet 2Mbit / sn E1 işaretine dönüştürür. Birden çok E1 işareti 1 adet E3 sinyaline çoklanarak router E3 arayüzü üzerinden servis sağlayıcıya gönderilir. 1 adet E3 kiralık hattı ile merkez şube arasında 21 adet E1 erişimi sağlanabilir yada 1 adet E3 kiralık hattı üzerinden 21 adet E1 servis sağlayıcıya ulaştırılır.


Voip Over ADSL
Media Converter Uygulaması

ADSL abonesi farklı 2 lokasyon arasında Voice over IP uygulaması. SSG20 firewall + VOIP Gateway. VoIP gateway'in FXO portu telekomdan gelen telefon hattına , FXS portu ise santrale bağlanır.Farklı şehirlerdeki merkez-şube bağlantıları için oldukça ekonmik ve güvenli bir çözümdür. VOIP sayesinde telefon maliyetlerini düşürdüğü gibi firewall güvenlik duvarı sayesinde dahili kaynaklarınızın korunmasını sağlar.

Kampüslerde binalar arası veri aktarımı. Kampüs agları, farklı binalara yayılmıs farklı yerel agları (LAN) birlestiren büyük aglardır.Bu aglarda, omurga (backbone) adı verilen, kampüsteki alt merkezleri ana merkeze baglayan, bir fiber ag bulunmaktadır İnternet (ethernet) olan bir yerleşkedeki internet hizmetini fiber optik kablo üzerinden diğer binaya taşımak için media converter kullanılır. Bu dönüştürücüler etherneti fiber dönüştürür. Binalar arasına en 2 kıl fiber kablo çekilmesi ve bunun ODF'de sonlandırılması gerekmektedir.


V35 to Fiber Modem Uygulaması
Fiber Kablo Üzerinden PBX

Fiber altyapısı olan 2 nokta arasında fiber üzerinden router (yönlendirici ) cihazının seri V.35 portlarının karşılıklı olarak haberleşmesini sağlar. Burada router yenine V.35 seri data çıkışı veren herhangi bir cihaz olabilir.

E1 Fiber modem kullanarak farklı 2 merkezdeki PBX PRI (2Mb/sn) santrallerinizi birbirine bağlayabilirsiniz. 2 adet E1 Fiber modem Kullanmanız yeterli olacaktır.


E1 to V.35 Konvertör Uygulaması
Ethernet to E1 Dönüştürücü Uygulaması

V.35 seri interface E1 2Mb/sn işarete dönüştürülerek aradaki E1 ( sdh, pdh, Leased line vs) gibi şebekeler üzerinden router veya V.35 sunucularının birbirleri ile haberleşmesini sağlar. Burada V35 N*64 kbit/sn ayarlanabilir.

E1 hattı üzerinden Ethernet Switch vasıtası ile LAN to LAN ve LAN to WAN bağlantısı. Ayrıca Ethernet interface olmayan SDH , PDH ve R/L sistemleri üzerinden ethernet data iletimi yapmanıza olanak verir. E1 tarafı N*64 Kbit/sn olarak ( Fractional ) çalışabilir. AC ve DC power seçenekleri

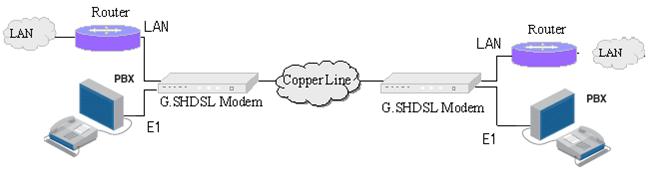

Bakır Hat üzerinden Ethernet & PBX Uygulaması
SDH Üzerinden Veri Replikasyonu

Geleneksel bakır kablo üzerinden 2 farklı yerleşke arasında PBX santral ve Ethernet data transferi. Özellikl kampüs uygulamalarında mevcut bakır kabloları kullanarak yeni bir altyapı (fiber vs) kurmadan ethernet mesafesini uzatmada uygun bir çözümdür. Yukarıdaki konfiürasyonda router çıkışı ethernet ancak burda v.35 de olabilir.

Fiber Kanal STM-1 yada STM-4 üzerinden taşınır. Farklı 2 yerleşke arasında veri replikasyonu yapmak için uygundur. SAN ve NAS sistemelerinde kullanılır.

FCS-622 Fibre Channel to STM-4/OC-12 Converter
FCS-155 Fibre Channel to STM-1/OC-3 Converter

Detay

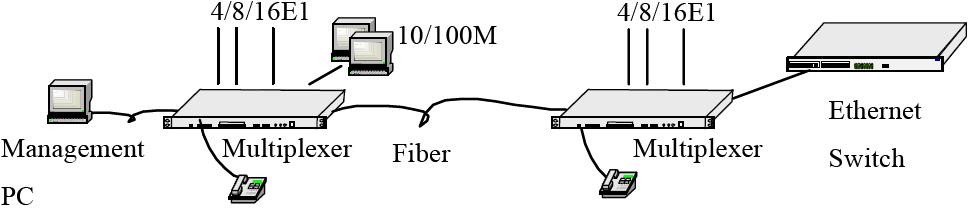

E1 Fiber Çoklayıcı Uygulaması

1 , 4, 8 yada 16 E1 sinyalini fiber optik kablo üzerinden 120km uzağa taşımak mümkündür. E1 sinyaline ilaveten ethernet ve data taşımakda mümkündür.

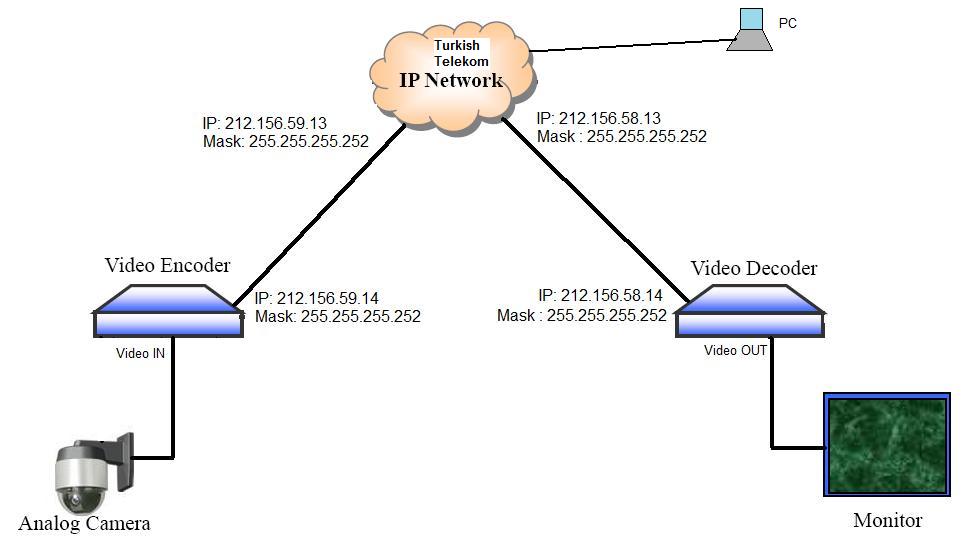

IP Network Üzerinden Video Transferi

IPTV Uygulaması

Klasik olarak, yayıncı kuruluşlar yayınlarını/içeriklerini uydu üzerinden abonelerine iletirler. Aboneler de evlerindeki uydu antenleri ile bu yayınları alırlar. Türk Telekom'un hizmete verdiği yeni IPTV altyapısı sayesinde içerikler artık internet ortamından da alınabilmekte. Yayıncılar içeriklerini aynı zamanda Türk Telekom'un IPTV merkezine de transfer ediyorlar ve burada Telekomun içerik sunucuları, bu içerikleri transport omurga üzerinden abonelere iletiyor. Internet üzerinden (mevcut adsl hatları mesela) gelen bu yayın Set-top-box (STB) denilen cihaz ile alınıyor ve TV'ye aktarılıyor.

Yayıncılar içeriklerini Telekom'a iletmede farklı yöntemler kullanabiliyorlar. Bunlardan biri de veriyi IPTV encoder cihazı ile kodlayıp/sıkıştırıp, Metroethernet hattı üzerinden, TT merkezindeki decoder'a ulaştırmak. Bu yöntem için bizim sunduğumuz IPTV encoder oldukça uygun bir üründür. Detaylar için tıklayınız.

E3 34MB/SN Üzerinden LAN to LAN / WAN uygulamaları

TDM şebekesi, PDH yada SDH şebekesi 34Mbit E3 arayüzü üzerinden Merkez-Şube ethernet / internet bağlantılarınızı yapabilirsiniz. Yada bir Wimax şebekesinden almış olduğunuz etherneti uzak ofisinizdeki ana networke STM-1 155 Mbit yada E3 34Mbit TDM devresi üzerinden erişimini gerçekleştirebilirsiniz. 34Mbit hız için ethernet to E3 , 155Mbit hız için ethernet to STM-1 dönüştürücü kullanılması gerekir. Yüksek bandgenişliği gerektirtirmeyen durumlarda bu işlemi E1 2MB/SN hızında Ethernet to E1 converter kullanarak yapabilirsiniz. Mevcut bir SDH, PDH, R/L ( Radyo Link ) transmisyon ortamını kullanabiceğiniz gibi Türk Telekomun kiralık hatlarınıda kullanabilirsiniz.


Voice over Fiber ( Fiber optik F/O üzerinden ses aktarımı )

SMF , MMF yada WDM Fiber optik kablo üzerinden ses kanalı , E1 , Ethernet ve RS232 seri data iletimi. Mevcut PBX analog hattını fiber optik hat üzerinden daha uzak mesafelere taşır. Telefon POTS girişi RJ11 konnektördür. Santral tarafı FXO , karşı taraf FXS portudur. Singlemode fiberde hat uzatma mesafesi 120 km'dir.

Ayrıca her iki merkezde AN-FM-PCM30 cihazı kullanılarak FXS olarak kullanılarak clear channel uygulaması yapılabilir. Burda her iki uçta telefonlar RJ11 konnektörüne bağlanarak karşılıklı görüşme yapılabilir.

VGA Mesafe Uzatıcı / Extender
POTS Telefon Mesafe Uzatıcı , Fiber Kablo Üzerinden

VGA video audio mesafe uzatıcı

Fiber optik kablo ile PBX santralindeki telefon hatların daha uzak mesafeye taşınması. Uygulamada 4 kanal mesafe uzatıcı görülmektedir.

Fiber Kablo Üzerinden Analog Kamera Aktarımı, CCTV Sistemi

Fiber kablo üzerinden Analog kamera aktarımı yapmak için 1 adet Verici/transmitter ve 1 adet Alıcı/receiver cihazlarına ihtiyaç duyulur. Eğer PTZ'ye ihtiyaç varsa bu cihazlar seçilirken Video+data şeklinde seçilmelidir. Data olarak 1 adet RS485 return data yeterlidir.

Transmitter ve receiver cihazları belirli bir kanal sayısına sahiptir. Örneğin 1 , 2 , 3, 4 kanal vs. Herbir kanal 1 adet analog kamera için kullanılır. Bir noktada 4 adet analog kameranız varsa bu 4 adet analog kamera için 4 kanallı verici-alıcı cihaz çiftine ihtiyaç vardır.

Fiber kablo seçimi yapılırken , öncelikle singlemod yada multimode kablo mu kullanılacak belirlenmelidir. Bu belirlenirken mesafe dikkate alınmalıdır. Ayrıca alıcı verici cihazların fiber portu buna göre seçilmelidir. Herbir transmitter ve receiver çifti için 1 adet fiber kıl gereklidir. 1 kanallı alıcı verici içinde 4 kanallı alıcı verici cihaz içinde 1 core fiber yeterlidir.

Kamera, verici cihaza koaksiyel kablo ile bağlanır. Monitör , DVR gibi cihazlar ise alıcı tarafında koaksiyel kablo ile bağlanır. Ayrıca data bağlantıları yukarıdaki şekildeki gibi bağlanmalıdır.


Kablosuz PLC Haberleşmesi
Ethernet over VDSL2 - UTP to Coaxial Converter

radyo modem for PLC

ARM-SE modeli kablosuz haberleşme ürünümüz ile PLC sistemlerinin RS232 ve RS485 seri arayüzlerini kablosuz olarak haberleştirebilirsiniz. Field BUS Radyo Modem yani RF ile endüstriyel sistemlerinizi izleyebilir ve uzaktan kontrol edebilirsiniz.

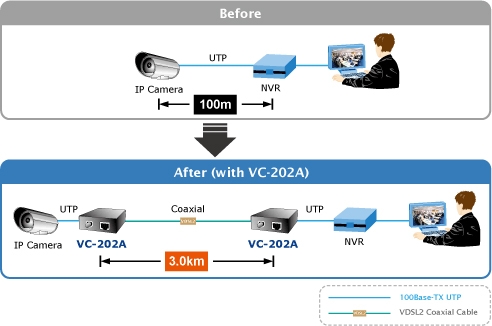

VC-202A VC-202A application VC-202 Ethernet-over-VDSL2 ürünümüz ile UTP ethernetinizi koaksiyal kabloya dönüştürüp 3Km'ye kadar taşıyabilirsiniz. Özellikle Analog kameraların yerine IP kamera kurmak istediğinizde mevcut koaksiyal kabloları kullanabilmenize imkan verir.

• Cable TV to IPTV
• Analog Camera to IP Camera

RS232 / RS 485 Over E1 Line

RS232 / RS485 seri arayüzlerin TDM E1 şebekesi üzerinden çalıştırılması.


STM1 / OC3 Electrical to Optical converter

STM-1 elektriksel to optik

Elektriksel STM-1 arayüzünü optik STM-1 arayüzüne dönüştüren interface converter dir.


STM-1 to Ethernet 10/100BaseT converter

STM-1 ethernet cevirici

STM-1 arayüzünü 10/100 Fatethernet arayüzüne dönüştüren interface converter dir. Mevcut SDH'leriniz arasındaki STM-1 linkleri üzerinden ethernet taşımaya yarar.


E3 Fiber Optik Modem

E3 Fiber modem: Telekom Transmisyon SDH ve PDH sistemlerinde, Router'larda E3 34Mbps bulunan elektriksel BNC arayüzleri optiğe çevirerek fiber optik kablo üzerinden daha uzak mesafelere taşıyabilir. Telekom operatörleri POP noktalarında bulunan SDH cihazından , POP noktası ile fiber optik kablo hattı bulunan müşterisine E3 34Mb/sn hızında servis verebilir.


Terminal server ile uzak network cihazlarına konsol erişimi

NP311 device server

Özellikle ISP (Internet servis sağlayıcı) ler ve çok şubeli şirketlerin networklerinde, router, switch, firewall, server gibi çok sayıda network cihazı bulunur. Bu cihazlar coğrafi olarak merkezden çok uzak lokasyonlardadır. Çoğu POP noktası, konteynırlar içindedir veya hiç bir görevlinin bulunmadığı kiralık salonlardadır. Bu koskoca ağlarda bulunan onlarca cihaz, operasyonlar sırasında zaman zaman sorunlar çıkarır. Bazı durumlarda sahaya bir mühendisin gidip, cihaza lokalden yani konsol (console) bağlantısı üzerinden bağlanıp çeşitli işlemlerle cihazı tekrar ayağa kaldırması gerekir. Böyle bir durumda yaşanan zaman kaybı ve müşterinin mağdur olması ISP açısından kabul edilemez bir durumdur. İşte bu zaman kayıpları ve beraberinde gelen maliyetlerden kurtulmak için 3onedata NP311 terminal server ürünümüzü PDF'te anlatılan şekilde kullanabilirsiniz.

PDF


Seri datanın tek kıl veya çift kıl fiber üzerinden taşınması

RS-232 to fiber

RS232, RS485, RS-422 seri arayüze sahip cihazların datalarını fiber hat üzerinden taşımak isteyebilirsiniz. Bu durumda, 3onedata'nın Model277 Serial to Fiber dönüştürücüsünü kullanabilirsiniz. İster çift kıl (core) ister tek kıl (Single-strand) f/o hat seçenekleri mevcuttur.

PDF


Endüstriyel otomasyon sistemlerine kablosuz olarak erişim

RS-232 to fiber

RS232, RS485, RS-422 seri arayüze sahip endüstriyel cihazların datalarını wi-fi şebeke üzerinden taşımak isteyebilirsiniz. Bu durumda, 3onedata'nın NP311 Serial to Ethernet aygıt sunucu cihazını, wireless outdoor ya da indoor access pointler ile birlikte kullanabilirsiniz. Yukarıdaki resimde olduğu gibi.


Yangın Alarm Santrallerinin CAN arayüzü ile Fiber Optik hat üzerinden bağlantısı - RING Network

Mavili ML-1280 CAN fiber bağlantısı
